Най-новото пристигане на автоматична двойна глава анилоксова ролкова машина за UV покритие. Проектиран с използването на най-висок клас материали и нова технология в NEW STAR - производител в Китай. Позволява UV покритие, на водна основа, меко на допир, матово и гланцово покритие... Особено за висококачествени фини разпечатки, обработвани от големи фабрики.
Автоматичната машина за ултравиолетово нанасяне на анилоксов валяк с двойна глава е иновативно и безопасно решение за водно основно покритие и меко на допир покритие на хартия. NEW STAR е световен производител и износител на автоматична машина за ултравиолетово покритие с анилокс с двойна глава. В Китай можете да персонализирате нуждите си, за да намерите най-подходящите машини за нанасяне на покритие с най-добра цена.

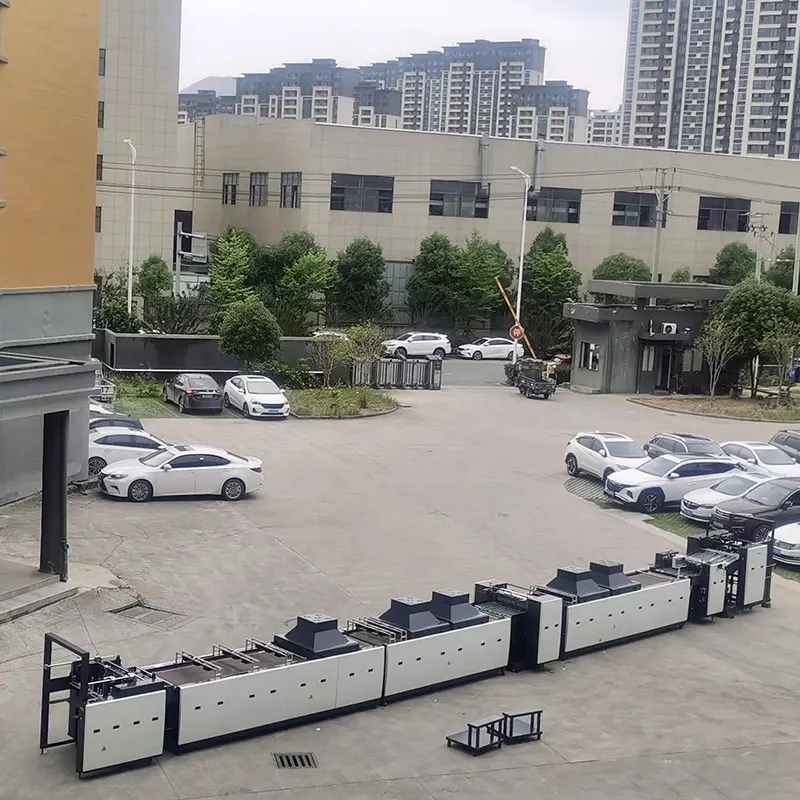

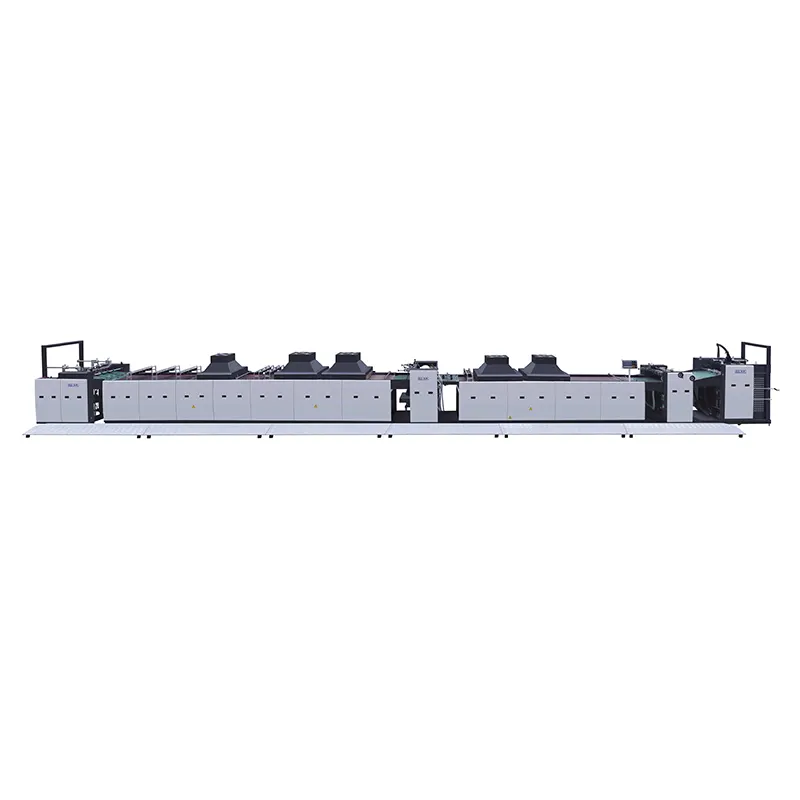

SGUV-800/1200 Автоматична машина за UV покритие с анилоксов валяк с двойна глава е първият местен продукт, разработен от Feihua, който подкопава традиционното покритие с гумен валяк.
Най-новият процес на нанасяне на покритие с анилокс: напълно решаване на феномена портокалова кора и зърна!
Модел |
СГУВ-800 |
СГУВ-1200 |
Максимален размер на листа |
820*1000мм |
1200*1000мм |
Минимален размер на листа |
270*270мм |
300*300мм |
Тегло на листа |
250~500g/m2 |
250~500g/m2 |
Тегло на листа |
128~500g/m2 |
128~500g/m2 |
Скорост |
5~100 м/мин |
5~100 м/мин |
Скорост |
5~60 м/мин |
5~60 м/мин |
Мощност |
45Kw |
50Kw |
UV лампа |
3бр.x8Kw |
3бр.x9.75Kw |
IR лампа |
18бр.x1.5Kw |
18бр.x1.5Kw |
Височина на подаване на хартия |
1100 |
1100 |
Височина на стека хартия |
1050 |
1050 |
Тегло |
6000 кг |
65000кг |
Измерение |
16500x1850x20000 мм |
16500x2050x2000 мм |
Приложимо за фини продукти от висок клас Solve: масло на водна основа, меко масло, масло против надраскване, масло за смяна на филм и др.
1: Директно покритие с анилоксова ролка с голям диаметър, няма нужда от прехвърляне на гумена ролка, може да осигури дебелината на маслото върху хартията, дори без портокалова кора
2: Затвореният скрепер се използва за циркулация на маслото в маслената верига без изтичане на масло, което може ефективно да намали загубата на масло и изпаряването.
3: Горните и долните ролки се задвижват от независими двигатели, без механични пролуки, което може да гарантира липса на ивици в покритието.
4: Натискането на ролките се контролира от серво мотори, дебелината на празнината се задава директно на сензорния екран, а междината се контролира от серво мотора, което прави контрола по-точен и работата по-лесна!
5: Високо ниво на интелигентност, ускорение при стартиране с един ключ, по-удобно и ефективно от традиционното сегментирано управление!
6: Главата на вала е голяма 55 мм, което е по-стабилно и по-твърдо от традиционните 35 мм при висока скорост, без деформация и добър ефект на покритие!

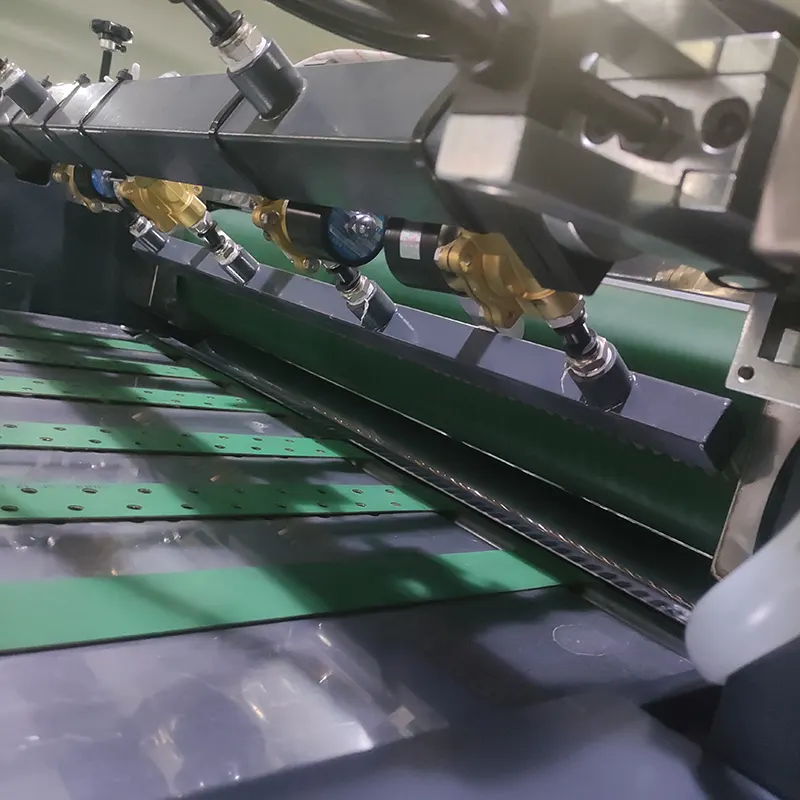

1. Секция за автоматично подаване на хартия
Устройството за подаване на хартия е важна част от машината за нанасяне на покритие. Функцията на устройството за подаване на хартия е автоматично, точно, стабилно и периодично да отделя листовете един по един и непрекъснато да ги изпраща към обикновените позициониращи части.
Методът за подаване на хартия на тази машина е непрекъснато подаване на хартия, което има предимствата на висока автоматизация, компактна структура, добра производителност, удобна работа, точно подаване на хартия и висока прецизност. Основните компоненти на захранващото устройство за хартия са мостът за подаване на хартия, главата за подаване на хартия, масата за подреждане, повдигащата система и трансмисионната система.

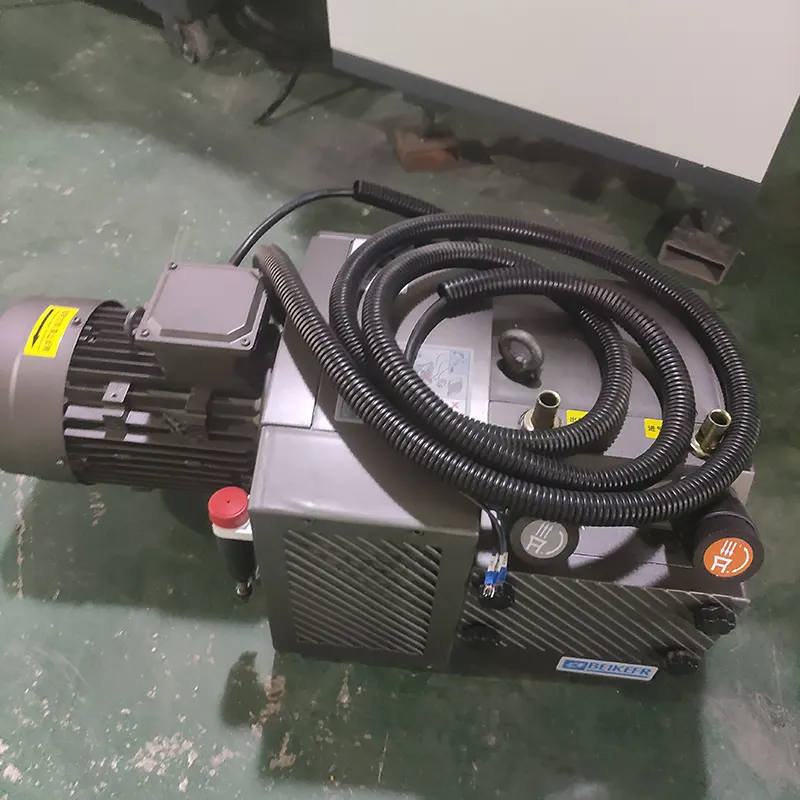

Приемете система за всмукване на вакуумна въздушна помпа без масло
(2) Високоскоростно подаващо устройство за офсетова преса (12000 листа/час), за да се осигури бърза и стабилна работа
(3) Честотно преобразуване на скоростта на подаване на хартия
(4) Масата за подаване на хартия на производствената линия се позиционира и транспортира чрез вакуумно засмукване, за да се осигури гладко, подредено и стабилно транспортиране.
(5) Устройствата за защита на горната и долната граница на масата за хранене; ръчно бързо повдигане;
(6) Масата за подаване на хартия автоматично допълва системата за подаване на хартия;
(7) Прикрепен контролер за двоен лист: система за откриване и изключване на двойно или множество листове: използвайте индукцията на детектора за безопасно напрежение, за да откриете двойни или множество листа хартия;
2. Глава за основно маслено покритие (с опционално устройство за въздушен нож)
Основната глава е важно устройство, което гарантира, че хартията получава равномерен UV слой, който може да подобри адхезията между мастилото и UV лака.
Главното устройство с основно покритие има следните характеристики:
Нанесете основно масло, за да запълните капилярите върху повърхността на хартията;
Увеличете адхезията между UV покритието и мастилото; намаляване на проникването на покритието, за да се запази чистата белота на хартията;
Спестете потреблението на висококачествени петролни продукти като скъпо UV масло, масло за докосване и масло, заместващо филм;
Подвижна долна стъргалка, лесна за почистване и смяна на острието и изстъргване по-чисто
Основната задвижваща система приема синхронно ремъчно задвижване, двоен лагер, устойчив на натиск дизайн, прецизен и издръжлив
Повреда на ролна хартия, автоматично спиране, автоматична аларма.
Отливките се обработват едно цяло, със силна твърдост, стабилност и издръжливост!
Оборудван с високочувствителна въздушна ножова система (по избор), подходяща както за дебела хартия, така и за тънко хартиено покритие;

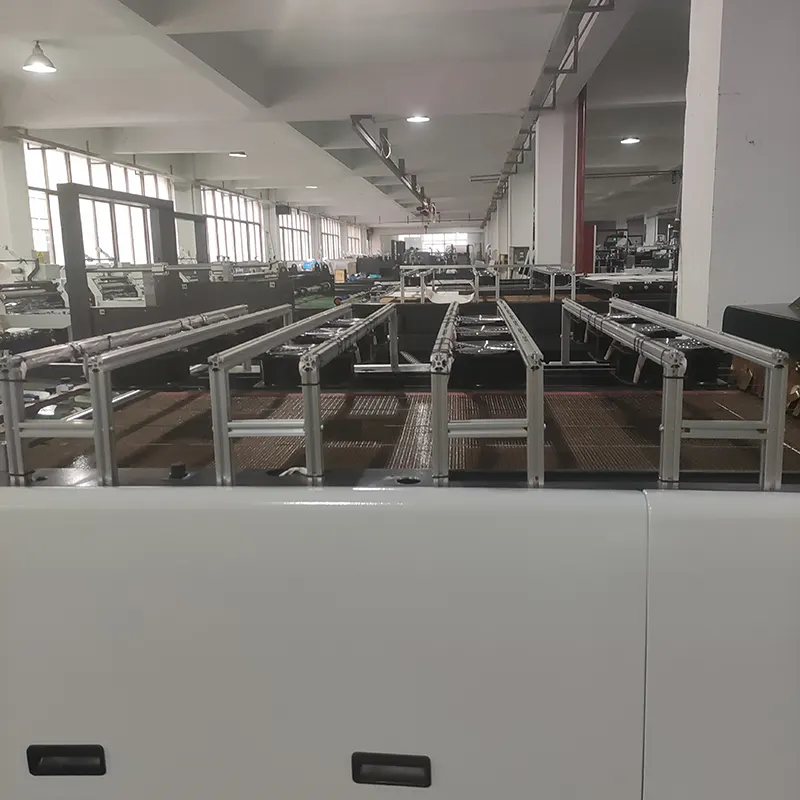

3. IR втвърдяваща система
Инфрачервеният изсушител на водна основа означава, че когато инфрачервените лъчи се излъчват към повърхността на покритието, част от тях се отразява от повърхността на покритието, а останалата част влиза в покритието. За топлинна енергия се повишава температурата на покритието, което води до ускоряване на съхненето.
(1) Може да се използва за сушене след нанасяне на покритие с вода или разтворител, течност за нанасяне на покритие и др.;
(2) Вътре във фурната има температурен сензор, когато температурата в светлинната кутия достигне зададената стойност, тя ще поддържа постоянна температура;

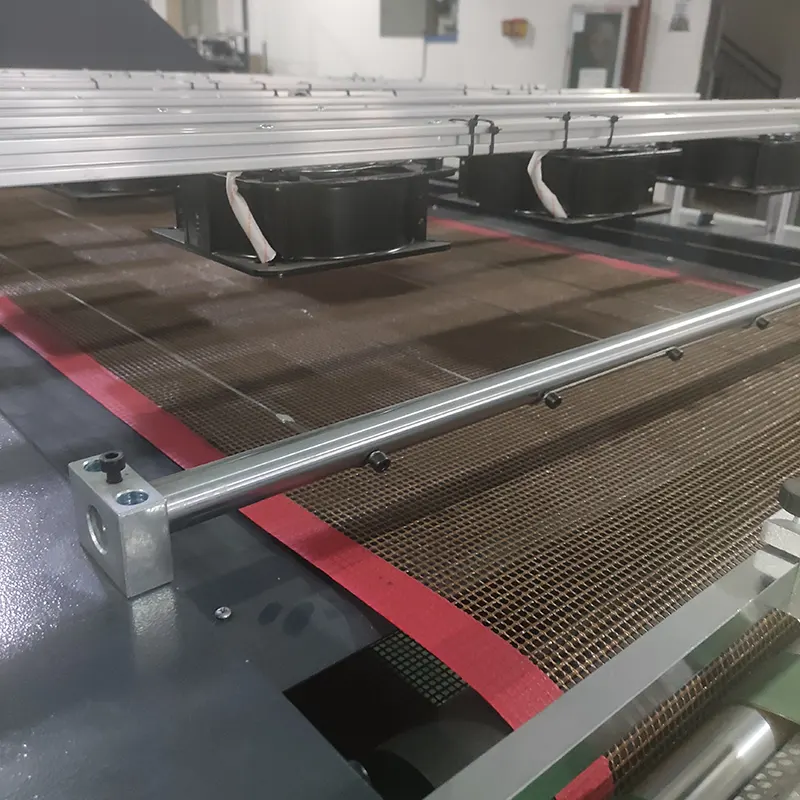

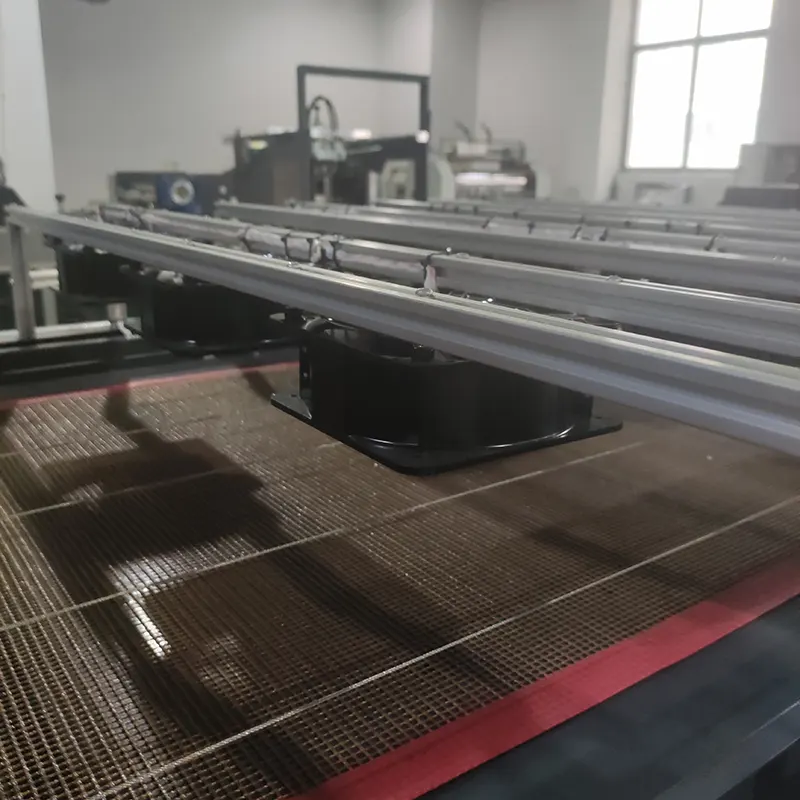

(3) Охлаждаща вентилаторна система, хартията изсъхва бързо и не залепва; (4) Възприемане на енергоспестяващ метод на сушене с циркулация на горещ въздух, който спестява повече електроенергия;
(5) Към хартията не е прикрепено вакуумно засмукване на въздух за захващане и тя е стабилна и не се изкривява, изплува или натрупва хартия;

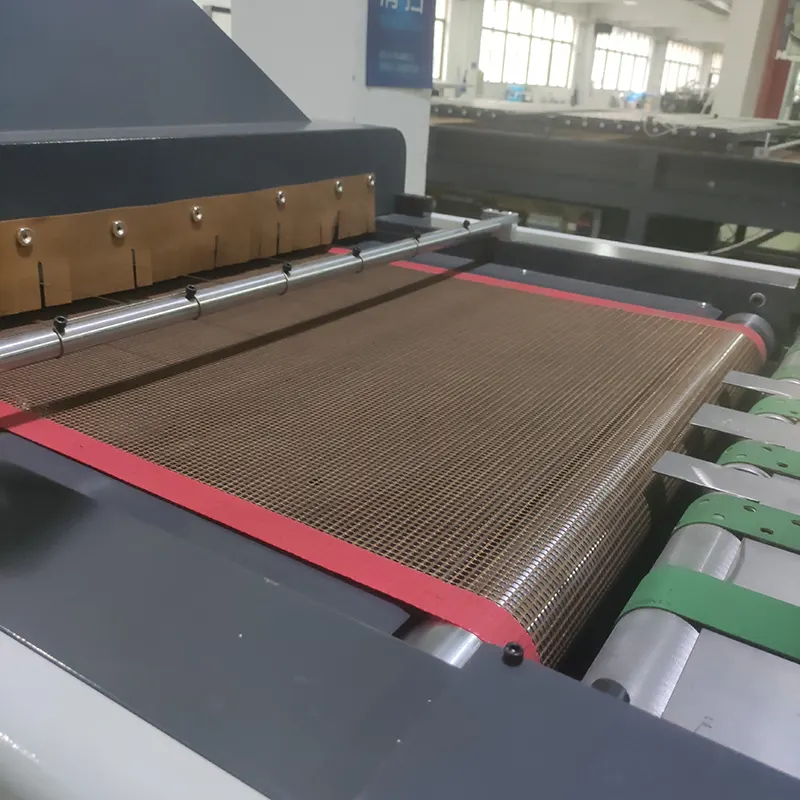

(6) Тефлонова конвейерна лента: без деформация, без съпротивление, анти-ултравиолетова, издръжлива, автоматична система за коригиране на конвейерната лента, стабилна и без шум¼
(7) IR сушене се състои от 18 лампи, разделени в 2 групи (или 3 UV, разделени в три групи), автоматична постоянна настройка на температурата, независим контрол на температурата;
(8) Под абажура има предпазна жица, за да се предотврати изплуване на хартията или изгаряне на лампата.
(9) Функция за самозагасване на конвейерната лента за предотвратяване на блокиране и пожар; (10) IR система за сушене, леко сушене, не се влияе от вентилация, може ефективно да изсуши основния маслен слой върху повърхността на хартията и няма да причини хартия да се разтягат и деформират от топлина;

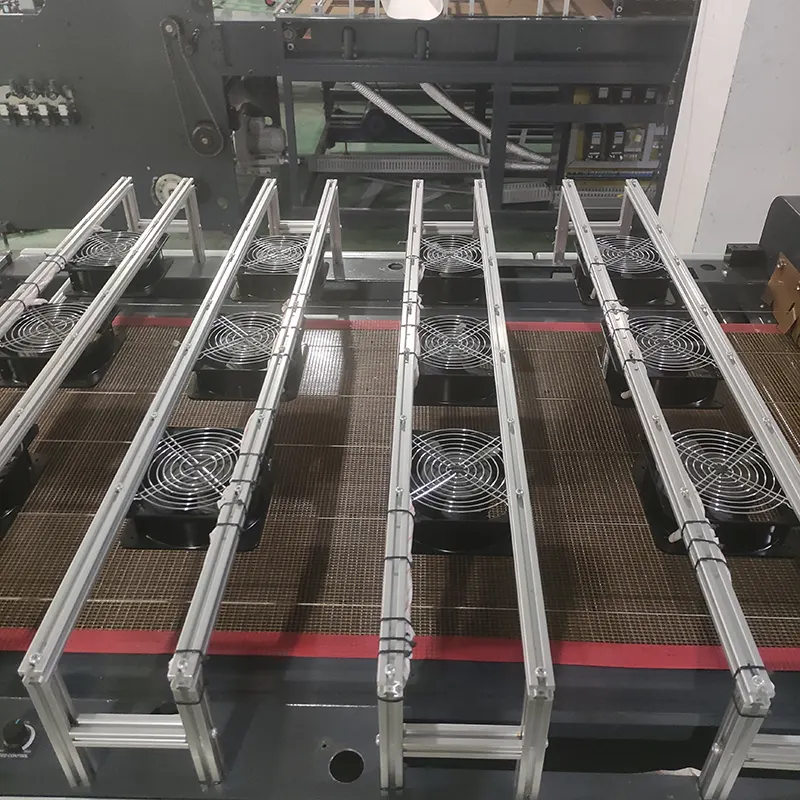

(11) Бластното охлаждане има предимствата на високо въздушно налягане, висока стабилност на контрола на обема на въздуха, нисък шум и автоматична работа. В сравнение с традиционните системи за вентилация с вентилатор, скоростта на сушене е по-бърза и ефектът е по-добър.ï¼
Основното тяло на сушилния тунел приема инфрачервено сушене и охлаждане с вентилатор, което има по-добър охлаждащ ефект, повече икономия на енергия и спестяване на енергия.

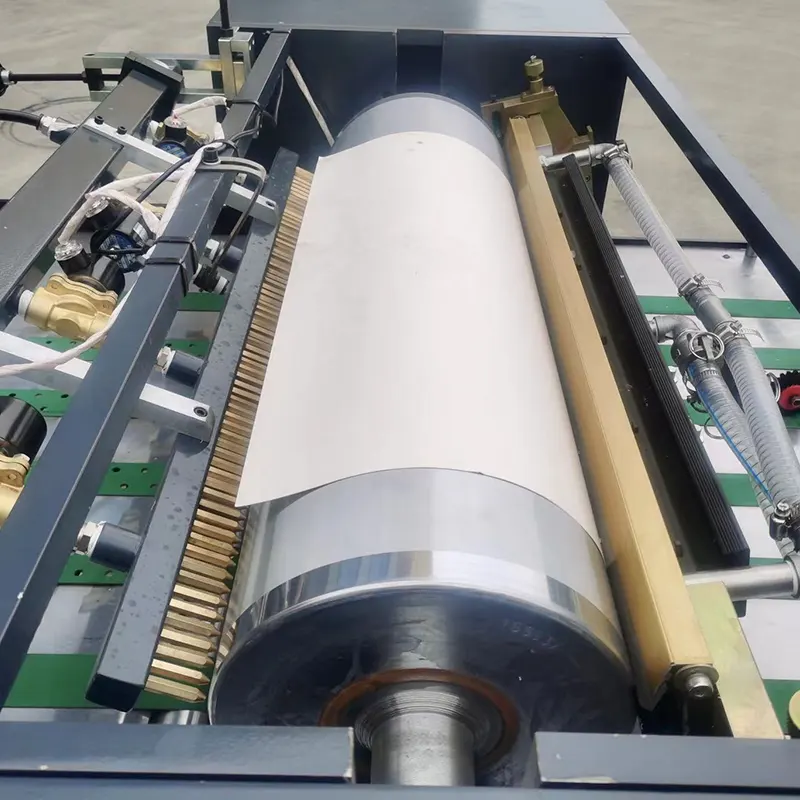

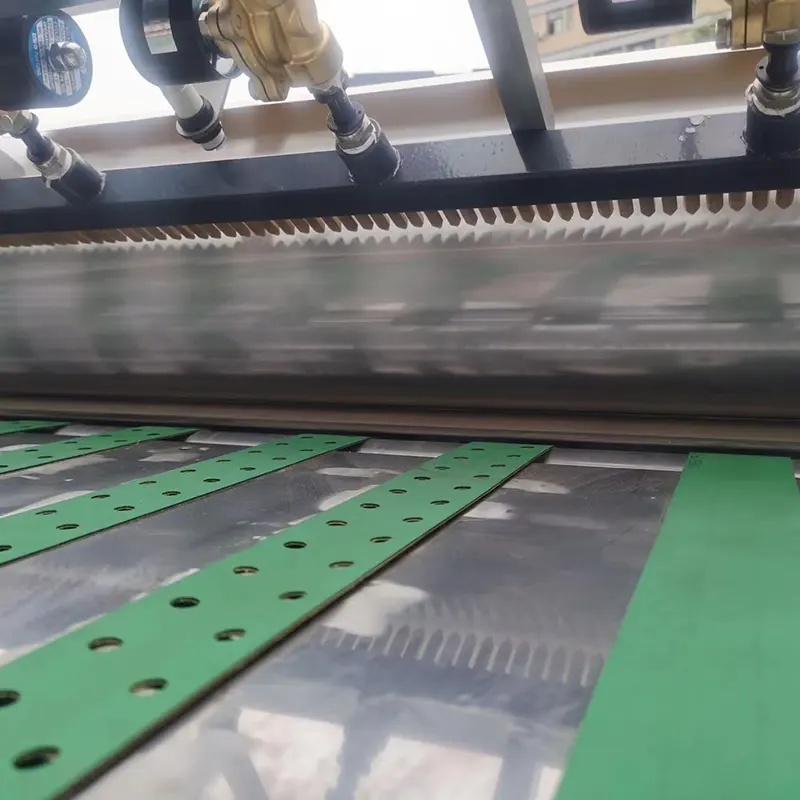

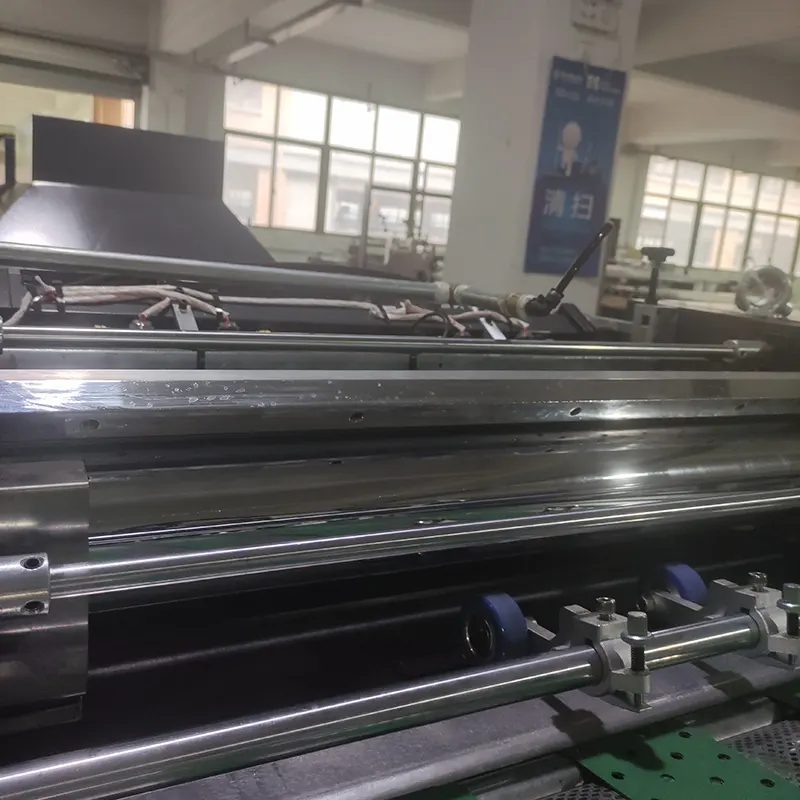

4. Анилоксова ролкова глава за нанасяне на покритие (с допълнителен въздушен нож)
Машината за маслено покритие се отнася до процеса на нанасяне на боята за остъкляване върху повърхността на печатния материал и нейното изравняване и изсушаване.
(1) Хост за повърхностно маслено покритие, с високочувствителна въздушна ножова система, компютърно управление (по избор), подходящо за дебела и тънка хартия
Покритие с двойно предназначение;
(2) Усъвършенствана и безопасна автоматична система за наблюдение, изключване и алармена система за покриване на ролкови ролки хартия.
(3) Нискоскоростно отстраняване на грешки, след обработка на ролната хартия, хартията се изважда;
(4) Без вакуумно засмукване на въздух за захващане, прилепване към хартия, не изкривено;
(5) Новоразработеното директно покритие с анилоксова ролка с голям диаметър не изисква прехвърляне на гумената ролка, което може да осигури дебелината и еднородността на маслото върху хартията
(6) Оригиналните технологични горни и долни ролки се задвижват от независими двигатели, без механични пролуки, което може да гарантира липса на ивици в покритието.
(7) Затвореният скрепер се използва за циркулация на маслото в маслената верига без изтичане на масло, което може ефективно да намали загубата на масло и изпаряването.
5. Втора IR фурна (като точка 3)
6. Автоматична система за доставка

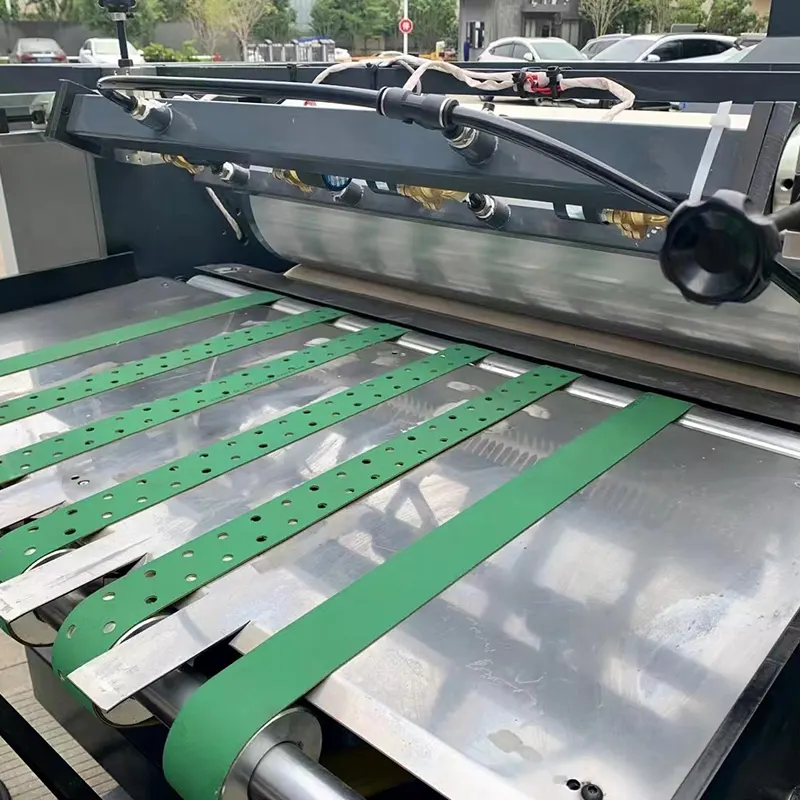

Автоматичната машина за доставка на хартия е оборудвана с вентилаторно охлаждана структура за пресоване на хартия, която може перфектно да достави хартията при високоскоростна работа на машината, като гарантира, че хартията се доставя спретнато.
(1) Коланът има нискошумно подаване на хартия, а горната и долната релси за налягане са проектирани да осигурят плавно и гладко подаване.
(2) Устройство за стабилизиране на хартия с вакуумно засмукване, за да поддържа хартията стабилна; за да избегнете навиване на тънко хартиено покритие,
(3) Масата за доставка може да се повдига и спуска ръчно;
(4) Устройствата за защита на горната и долната граница на масата за доставка; (5) Устройство за автоматично спускане на масата за доставка и спиране на хартията и алармена система за ограничаване на доставката;
(6) Автоматично кумулативно броене на хартия за покритие;
(7) Устройство за автоматично сортиране на произволна хартия и програмирана система за управление и аларма;
(8) Използвайки високоскоростна пневматична фотоелектрическа система за вземане на един лист хартия, хартията е точна и чиста;
